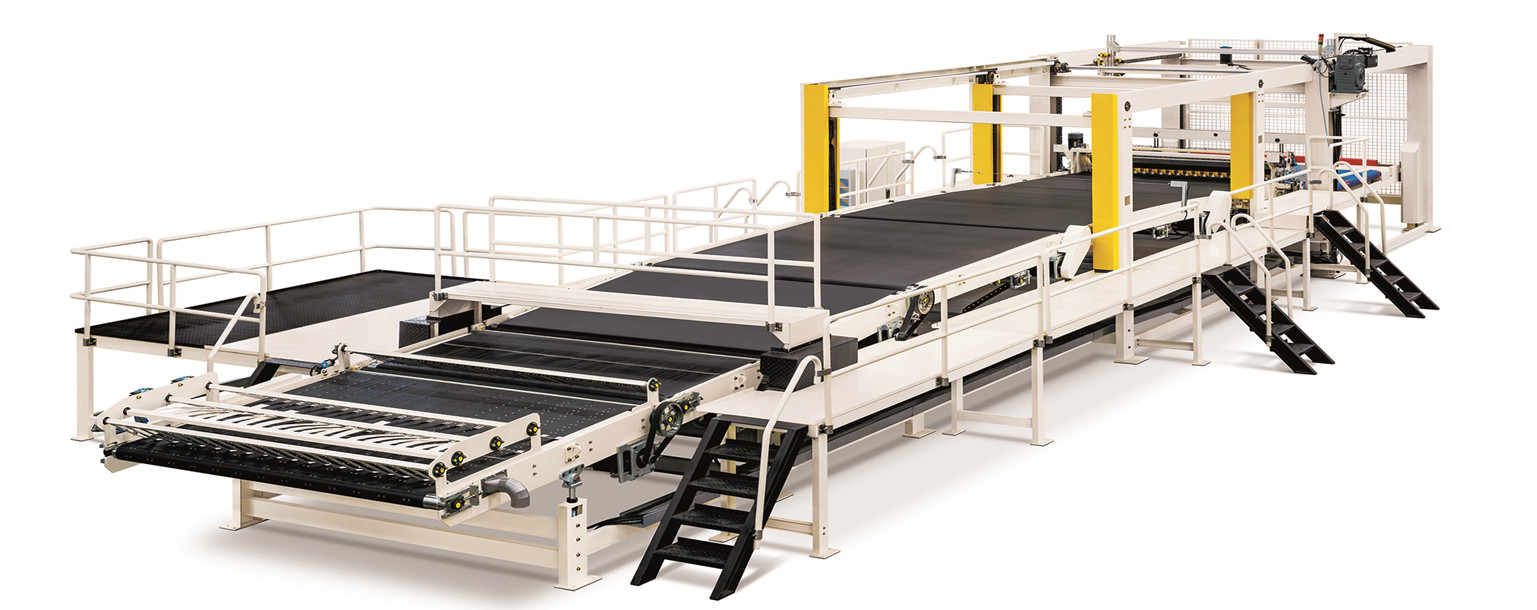

龙门式伺服吊篮错位堆码机

龙门式伺服吊篮错位堆码机

设备概述

龙门式伺服吊篮错位堆码机可自动完成纸板堆叠、分批、前后交错码垛、横排循环流程。其末端输送台与吊篮横排互为配重同步结合升降的独特设计,大大缩短了批次循环时间,提高了生产效率从而降低了能耗,可配置高度瓦楞纸纸板生产线。

电力、气动部分

意大利菲仕(PHASE)伺服电机

SMC、亚德客气动元件

执行部分

优质热轧槽钢、工字钢框架

采用优质钢材加工的输送辊,全部经过动平衡校验

采用瑞士瑞宝龙输送带

采用丹麦进口模组输送带

传动部分

进口同步带

哈尔滨HRB 精密轴承

进口联轴器

控制部分

电脑自动控制,订单切换迅速,循环回复时间20S。

多段输送伺服控制,自动调节,与生产线保持同步。

升降台伺服控制,升降平稳工作稳定。

错位执行机构气缸控制,运行快速、可靠、平稳。

后挡板自动控制,动作准确,无需人工干预。

全线电脑监控,功能完善,可与生产管理系统连线。


功能特点

采用高品质人机界面与高性能PLC 组成上、下位机计算控制系统,可连线生产管理

系统;

叠纸台首段真空吸附输送纸板,保证纸板整齐、分批准确;

多组独立控制的减速制动碳纤维毛刷,可确保不同线速、不同裁切长度下纸板叠加整齐;

多段输送带均配有独立伺服电机驱动,通过伺服控制,输送带速度可自动跟踪生产线速

变化,并准确完成计数功能;

不同裁切长度的纸板堆叠、分批和换单,并自动循环作业;

龙门输送末端与吊篮横排装置通过链条联接,互为配重、同步升降、降低设备能耗,并

缩短了批次切换时间从而提高生产线速,交流伺服控制同步升降,保证码垛平稳整齐、运

行安全可靠;

移动挡纸车位置可自动调整,以适合不同长度规格纸板,保证堆纸整齐、排纸有序;

后挡板可自动抬升、移位,实现多单堆叠,适合小订单堆码;

实现10、15、20 张错位堆码,减少人工点数和分开捆扎,大大提高生产效率。

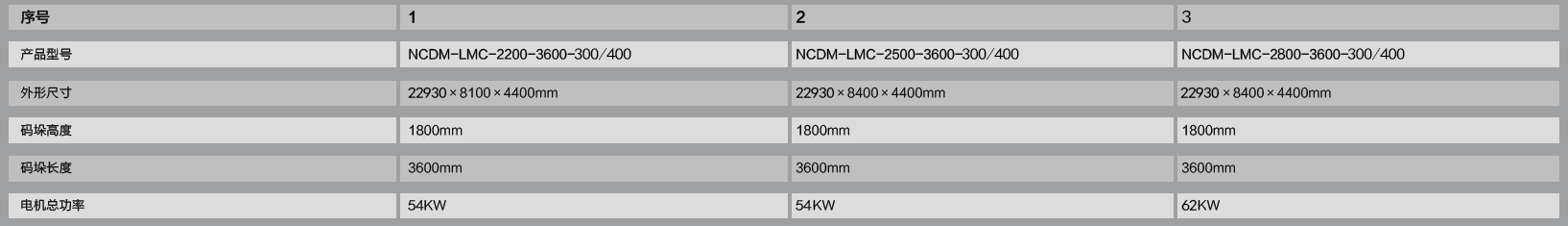

技术参数
