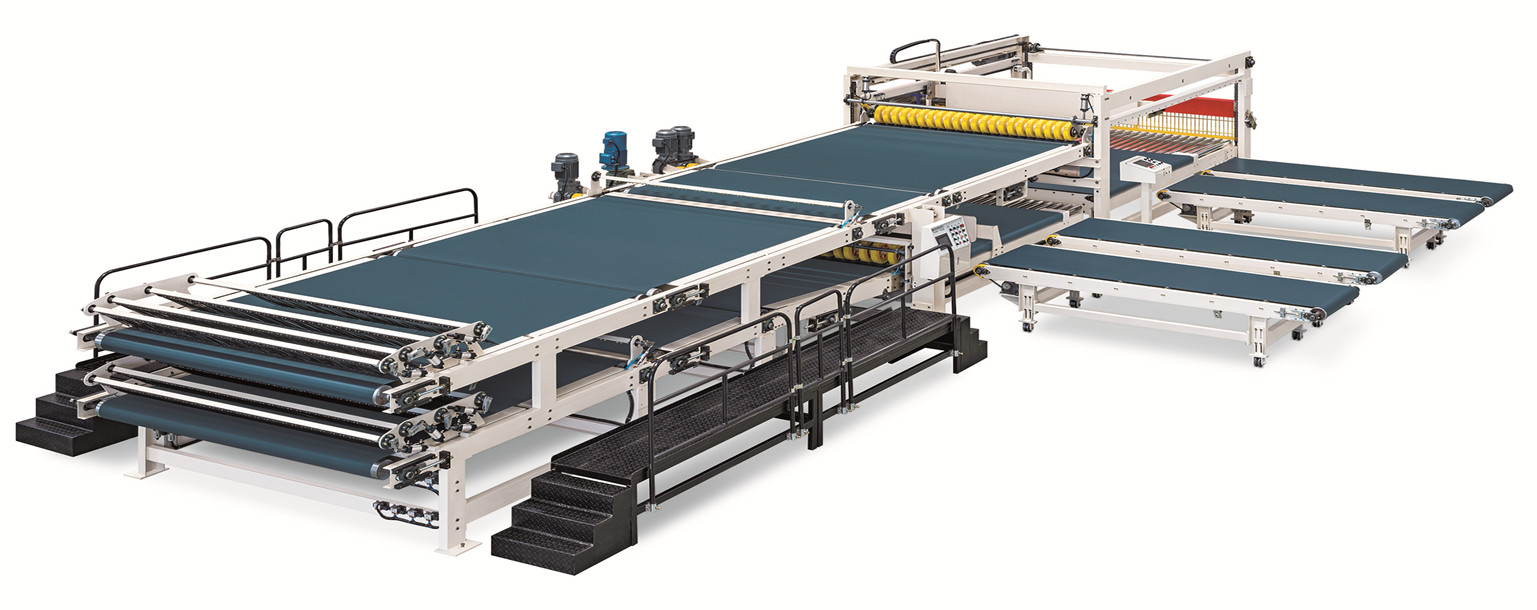

双层吊篮堆码机

双层吊篮堆码机

设备概述

本机是瓦楞纸生产线后段完成的纸板整理、重叠输送、堆积并横出的设备。可匹配中、高速瓦楞纸板生产线,实现电脑自动计数、按每垛设定数量自动分堆,自动精准换单。

电力、气动部分

伺服电机和变频电机

SMC、亚德客等品牌气动元件

执行部分

优质热轧槽钢框架

优质无缝钢管、精拔钢管动平衡校验的输送辊

采用瑞士瑞宝龙输送带

传动部分

进口同步带传动

哈尔滨HRB 精密轴承

进口联轴器

控制部分

吊篮平台升降控制:伺服电机

输送段输送控制:施耐德达变频器

后挡板控制:伺服电机控制快速定位

升降控制:伺服精确计算

操作监视:施耐德触摸屏

监测控制:施耐德PLC,德国倍加福接近开关、光电开关

低压电器:施耐德电器


功能特点

上层采用四段平皮带纸板输送、下层采用三段平皮带纸板输送,与生产线速度同步控制,换堆、

换单时自动调整速度,确保动作顺畅、可靠 ;

上下层独立运行,同时实现两种规格纸板堆码 ;

上下层进纸端采用4 组碳纤维压纸排刷压纸,并可根据纸板长度,调整压纸状况 ;

上下层后两段输送段之间有气动托纸板及气动压纸钢带,自动控制升降,实现换堆、换单时纸

板自动可靠分离 ;

上层吊篮式堆码、下层龙门式堆码,交流伺服控制,抬升平稳 ;

上下层全为平皮带式堆码横排,堆码达到设定数量时自动平稳横向出纸 ;

后挡板位置交流伺服控制自动调整,实现快速可靠换单及纸板快速有效输出 ;

上下层激光测距光电准确测量堆纸高度 ;

附带动力小车快速将横排出纸排出,无动力小车提供输送及打包平台 ;

输纸皮带采用专用张紧装置张紧,调整方便且使用寿命长 ;

龙门堆码机彩色触摸屏操作监视,操作简单,监视直观 。

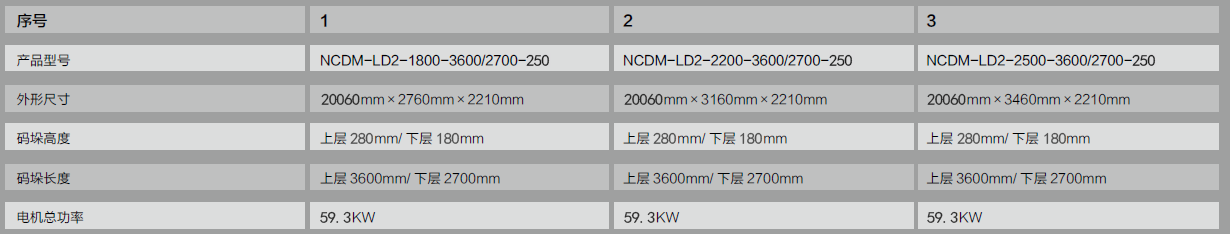

技术参数
