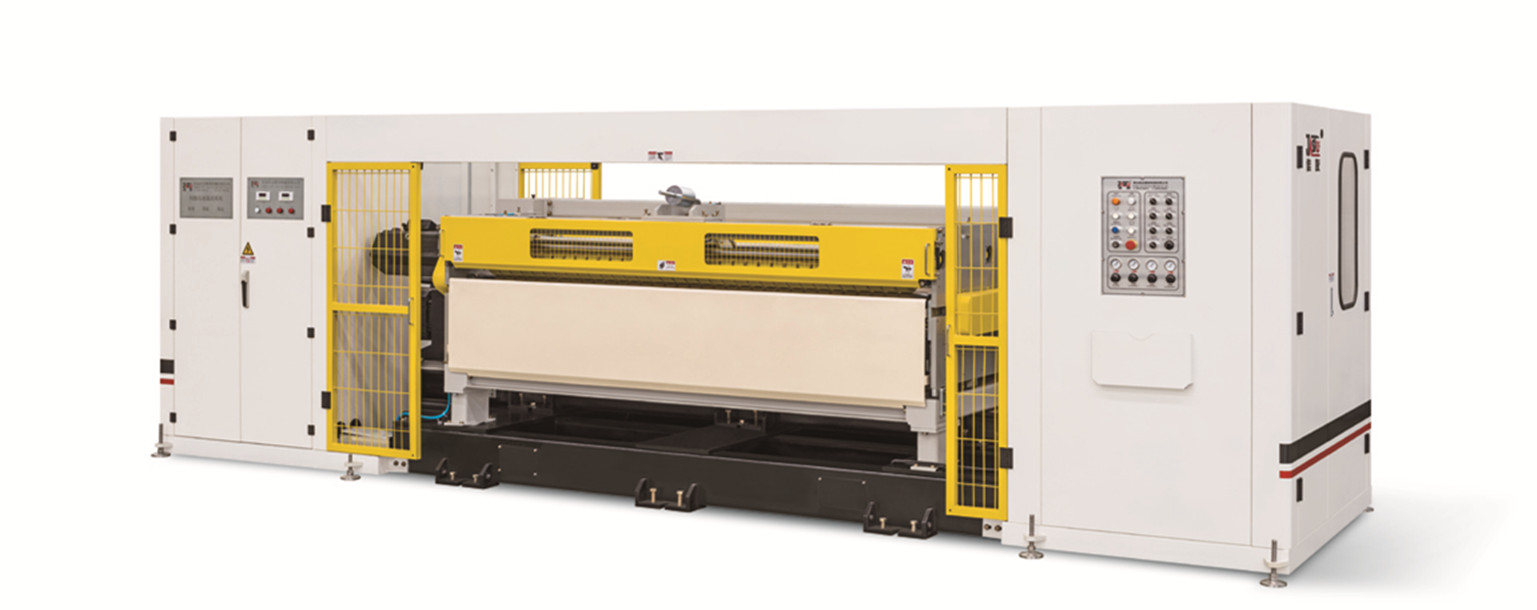

高速刀筒式螺旋刀横切机(配线速度≤ 300m/min 单刀 双刀)

高速刀筒式螺旋刀横切机(配线速度≤ 300m/min 单刀 双刀)

设备概述

与高、中速瓦楞纸板生产线配套,全电脑控制、自动换单,高精度裁切不同长度的纸板。通过将领先控制模式与高品质机械设计的完美合璧、实现了用户需求与佳友创新的和谐演绎。

电力、气动部分

意大利菲仕PHASE 伺服驱动主电机

山东力久变频电机

SMC、亚德客等品牌气动元件

执行部分

齿轮箱采用HT300 优质灰铸铁,时效处理、精密加工

刀辊精密加工,动平衡校正,刚度高、惯量小

高速工具钢裁切刀

传动部分

进口弹性联轴器,保证了机器高速、高效运行、经久耐用

齿轮选用优质合金结构钢(20CrMnTi)经渗碳、淬火后精密磨削加工,提

高了设备运行稳定性

进出纸选用同步带传动。传动平稳。噪音小,保证进出纸结构同步运行

日本NSK、IKO、哈尔滨HRB 精密轴承

控制部分

横切控制:美国艾默生伺服控制器、德国伦茨伺服控制器

储能装置:高效节能模块节能30%

监测控制:施耐德或伦茨PLC,德国sick 品牌系列传感器

低压电器:施耐德电器


功能特点

采用高品质的工业计算机或人机界面组成上位计算机控制系统;

采用交流伺服电机驱动,驱动器采用进口专用伺服驱动控制器;

可以与生产管理连线,实现不停机自动或手动换单;

采用新型转刀筒结构,运行惯量小,传动平稳;

螺旋刀由特殊材料制成,刀具寿命长;

机械结构设计合理,进纸部通过导轨与主机相连,调刀方便;

采用精密斜齿轮传动,通过锻造、精加工和热处理等工艺制造;

齿轮侧隙小、噪音低、传动平稳;

裁切精度高,匀速时:≤ ±1mm,加减速时:≤ ±1.5mm;

带有自动排废 机构,实现局部粘合不良或换单接口的排废。

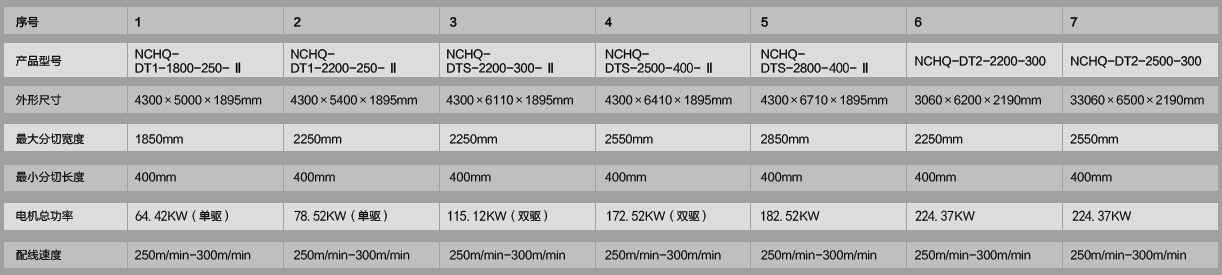

技术参数
